一直以來，無錫市青和不銹鋼有限公司不斷拓寬業(yè)務(wù)范圍，致力于為客戶提供更周到、更全面的服務(wù)。近期，青和在全面了解產(chǎn)品性能、保證產(chǎn)品質(zhì)量的情況下，積極引進300系抗菌不銹鋼。

現(xiàn)就其各方面性能分析總結(jié)如下：

力學(xué)性能

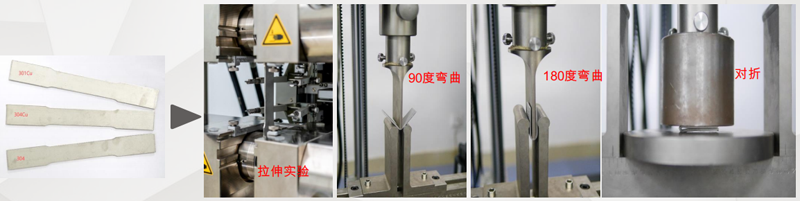

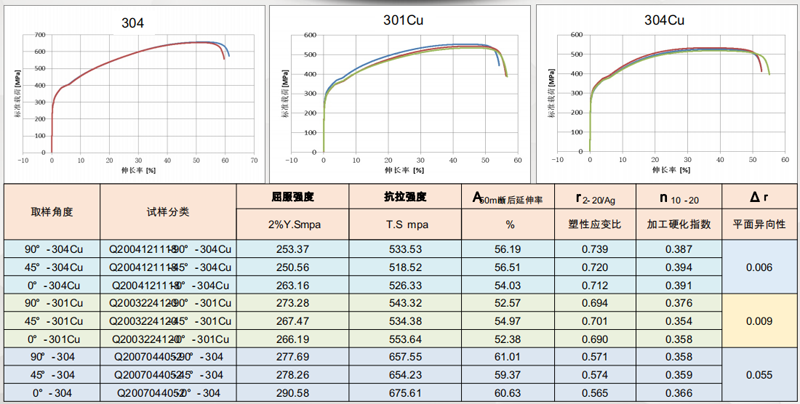

為了測試抗菌不銹鋼的力學(xué)性能，測試人員將普通304不銹鋼和304Cu、301Cu試樣置于Zwick Z250型電子萬能材料試驗機分別進行90°、180°、對折彎曲、拉伸試驗和硬度測試，得出結(jié)論如下：

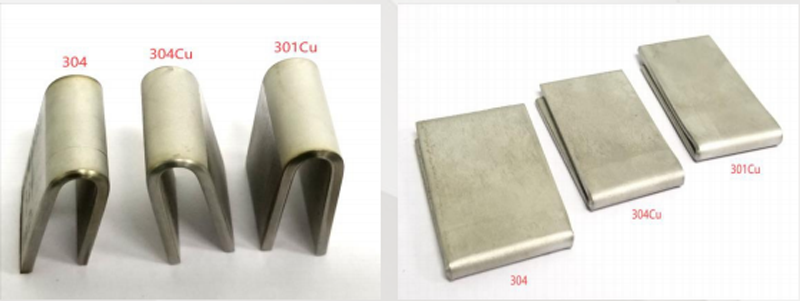

1、機械性能指標(biāo)304Cu與301Cu接近，彎曲90°時、180°和對折時，所有試樣均無可見裂紋；

2、抗菌鋼的屈服強度更低，有利于冷加工的塑性變形。

冷加工性能

硬化指數(shù)n、r值反映了金屬抵抗材料繼續(xù)塑性變形的能力，304/301Cu/304Cu鋼種的n、r值依次增大，代表抗菌鋼的均勻變形能力、拉延能力強、沖壓性能好，且▲r均趨近于0，各向異性小，有利于下游的沖壓成型。

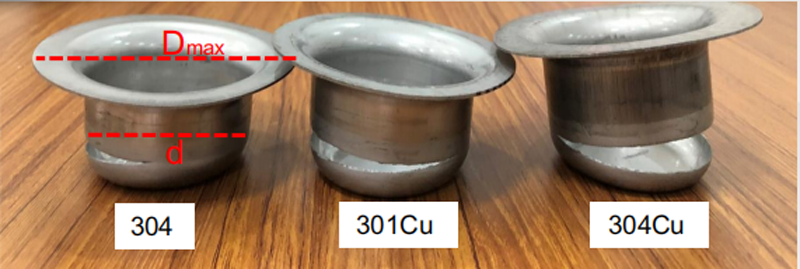

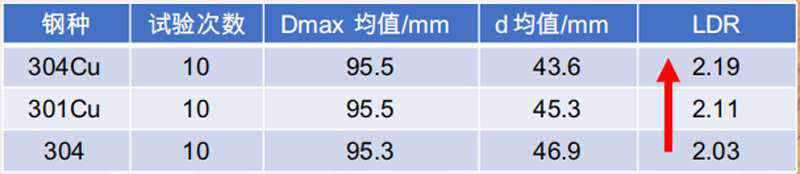

拉深試驗：在法蘭變形區(qū)不起皺條線下，金屬薄板在凸模圓角附近抵抗破裂的能力。LDR=Dmax/d

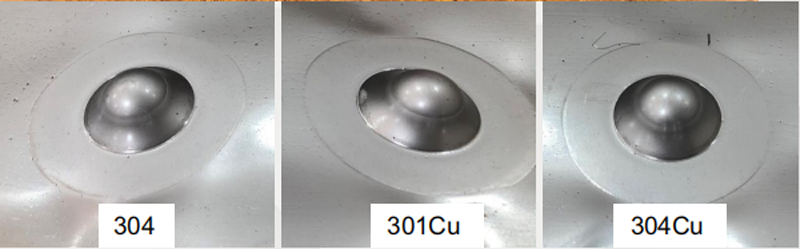

杯凸試驗：用球形沖頭將夾緊的試樣壓入壓模內(nèi)直至裂縫，所測量的杯突深度即為試驗結(jié)果Er值。

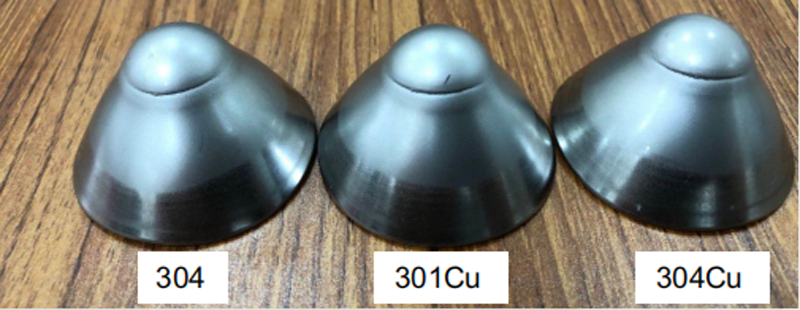

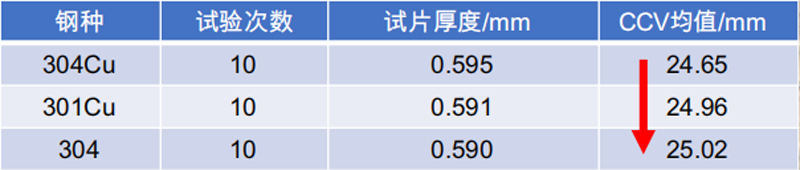

錐杯試驗：通過鋼球?qū)υ嚇舆M行“拉深+脹形”復(fù)合成形，直到杯底側(cè)壁發(fā)生破裂，CCV值=（錐杯口部Dmax+Dmin）/2

相同條件下的LDR、Er值越大，CCV值越小，說明304Cu的拉深性能和“拉深+脹形”復(fù)合成型性能較優(yōu)異。

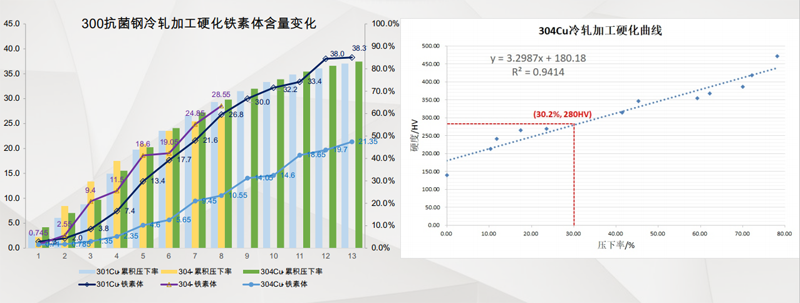

通過測試發(fā)現(xiàn)，在冷加工變形條件相同或接近的情況下，301Cu、304Cu抗菌鋼的形變后鐵素體含量相較于普通304不銹鋼明顯減少，在累計壓下率達50%時，304Cu鐵素體含量僅為5%，冷加工成型性優(yōu)異，在生產(chǎn)保溫杯、廚房水槽等產(chǎn)品時更具優(yōu)勢。

耐腐蝕性能

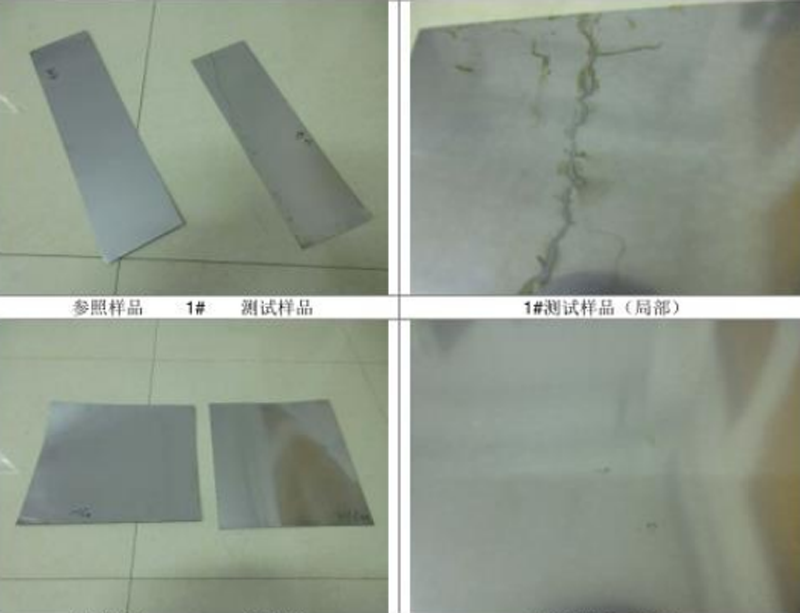

鹽霧腐蝕：經(jīng)過168小時的鹽霧腐蝕，抗菌鋼304Cu表面無腐蝕缺陷，外觀等級為高級別10級。

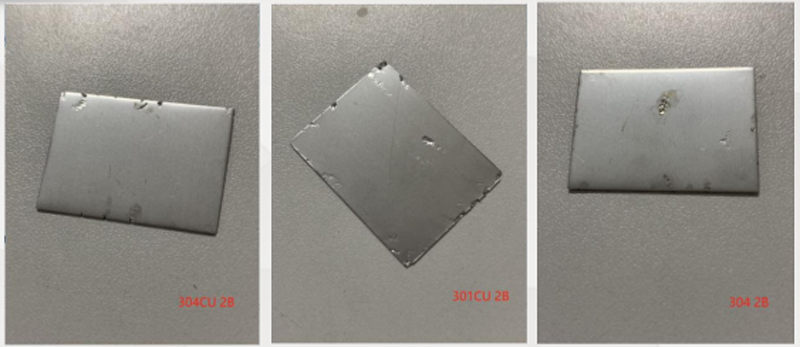

點腐蝕：No.1和2B狀態(tài)下304Cu的抗點腐蝕速率低，耐點腐蝕性能優(yōu)異。

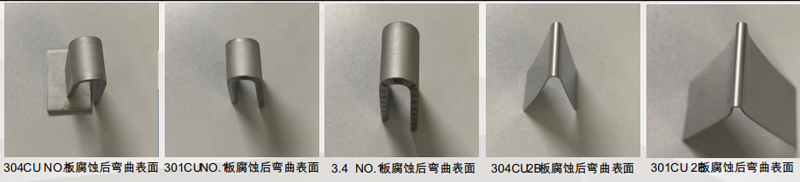

晶間腐蝕：304、301Cu、304Cu No.1和2B板在16小時硫酸-硫酸銅腐蝕試驗，耐晶間腐蝕性能良好。

抗菌性能

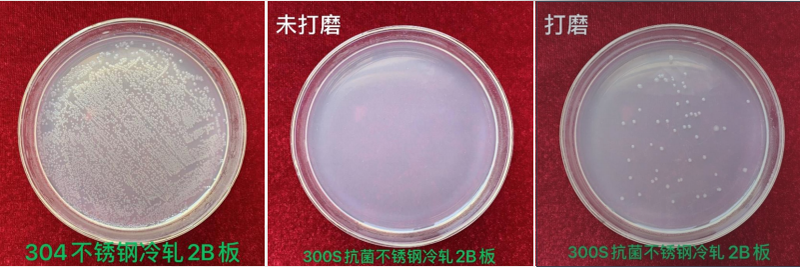

無錫青和引進的抗菌不銹鋼經(jīng)中科院金屬研究所與廣東省微生物分析檢測中心檢測，對大腸桿菌和金黃色葡萄球菌抗菌率均達到99%以上。經(jīng)打磨后，300S抗菌鋼2B試片抗菌率仍能達到98%以上，普通304不銹鋼則無抗菌性。

304Cu抗菌不銹鋼經(jīng)歐盟RoHs、REACH、德國LFGB檢測，符合相關(guān)標(biāo)準(zhǔn)要求，為304Cu的推廣應(yīng)用提供保障。

如果您想進一步了解抗菌不銹鋼，可撥打免費咨詢熱線或在線聯(lián)系阿里店鋪客服，感謝您的支持與關(guān)注！
